SIGLENT

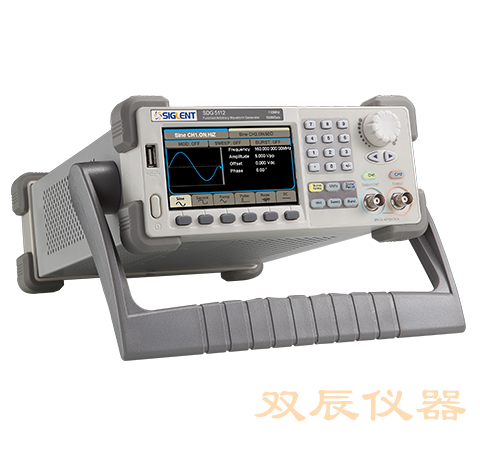

SDG5000系列函数/任意波形发生器（已停产）

品牌：

型号/货号：SDG5000

售前咨询售后服务

型号

最高输出频率

最高采样率

垂直分辨率

最大任意波长度

通道数

含税价

SDG5162（停产）

160 MHz

500 MSa/s

14 bit

CH1:16Kpts，CH2:512Kpts

￥ 7,780

SDG5122（停产）

120 MHz

500 MSa/s

14 bit

CH1:16Kpts，CH2:512Kpts

￥ 6,780

SDG5112（停产）

110 MHz

500 MSa/s

14 bit

CH1:16Kpts，CH2:512Kpts

￥ 5,680

SDG5082（停产）

80 MHz

500 MSa/s

14 bit

CH1:16Kpts，CH2:512Kpts

电商专卖产品

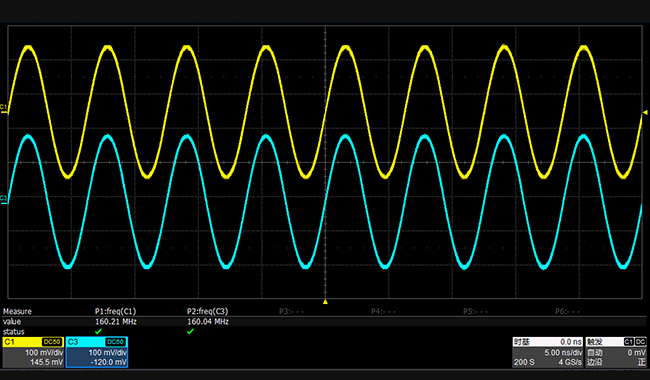

卓越的通道性能

SDG5000具有等性能隔离双通道，信号保真度高等特点：

· 最大频率160 MHz。
· 高频下，大幅度输出能力。在40 MHz时依然保持20 V的信号输出能力
· 底噪低，信噪比高

卓越的通道性能

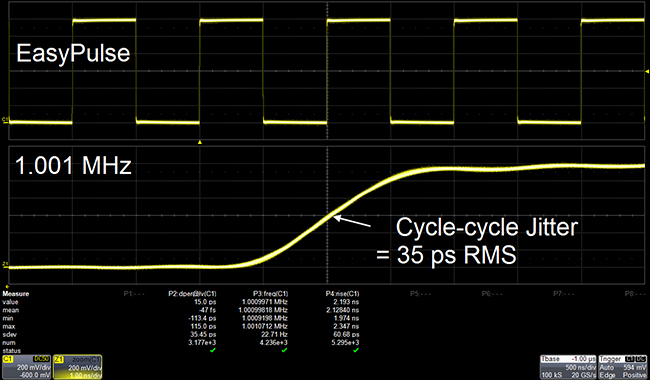

创新的EasyPulse 技术

DDS方法输出方波/脉冲时, 如果采样率和输出频率不成整数倍关系，将产生一个采样周期的抖动。采用EasyPulse技术可克服这个缺陷；产生低抖动的方波和脉冲信号，此外还具有以下优势：

· 脉冲频率最高可达40 MHz
· 上升和下降时间分别可设置最快可达12 ns
· 脉宽精细可调，最小可达6 ns
· 占空比低至0.0001%
· 低抖动

创新的EasyPulse 技术

· 脉冲频率最高可达40 MHz
· 上升和下降时间分别可设置最快可达12 ns
· 脉宽精细可调，最小可达6 ns
· 占空比低至0.0001%
· 低抖动

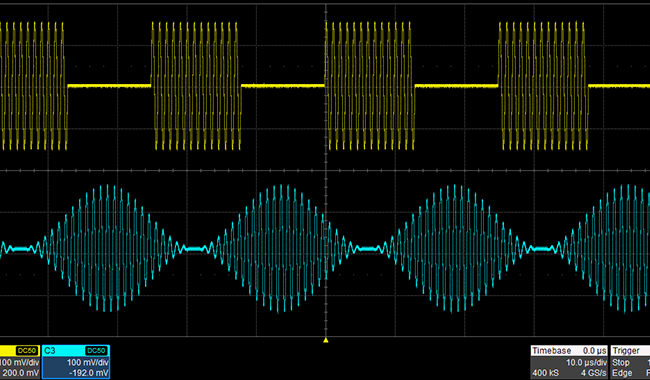

复杂信号生成能力

SDG5000具有强大的波形生成能力。可以完成各种信号调制，波形扫描，猝发输出以及信号合成。支持内部、外部和手动等触发源。

· 支持AM, FM, PM, FSK, ASK, PSK, DSB-AM及PWM等多种信号调制
· 支持线性和对数的扫频方式
· 支持"N循环"和"门控"脉冲串猝发方式

复杂信号生成能力

SDG5000具有强大的波形生成能力。可以完成各种信号调制，波形扫描，猝发输出以及信号合成。支持内部、外部和手动等触发源。

· 支持AM, FM, PM, FSK, ASK, PSK, DSB-AM及PWM等多种信号调制
· 支持线性和对数的扫频方式
· 支持"N循环"和"门控"脉冲串猝发方式

任意波形输出

· 16 kpts和512 kpts两种任意波形长度
· 14 bit 垂直分辨率
· 内置 46 种任意波形

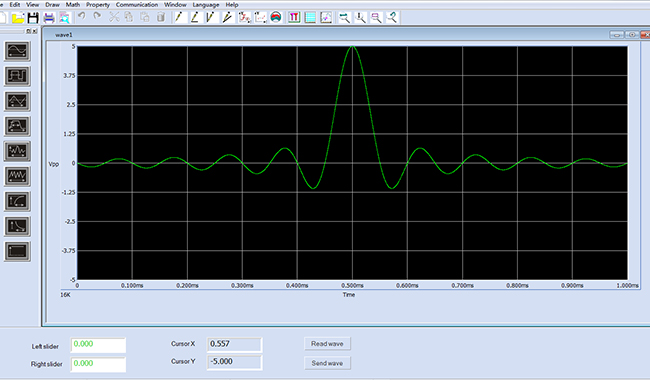

· 标配强大的任意波形编辑软件，可以使用标准波形（Sine,Square,Ramp,Pulse,ExpRise,ExpFall,Sinc,Noise和DC）以及手动，直线，坐标，公式来创建任意波形，满足客户需求。

任意波形输出

规格参数

带宽	80 MHz、110 MHz、120 MHz、160 MHz
采样率	500 MSa/s（2X内槽）
通道数	2
任意波长度	CH1： 16 kpts CH2： 512 kpts
频率分辨率	1 μHz
垂直分辨率	14 bit
接口	标准 : USB Host, USB Device 选件 : GPIB (IEEE-488 )

显示	4.3 英寸TFT液晶显示屏
调制功能	AM、 FM、PM、FSK、ASK、PSK、DSB-AM、PWM、Sweep、Burst
波形	正弦波、方波、三角波、脉冲波、高斯白噪声、直流、任意波
尺寸	宽×高×深=261 mm×105 mm×344 mm
