SIGLENT

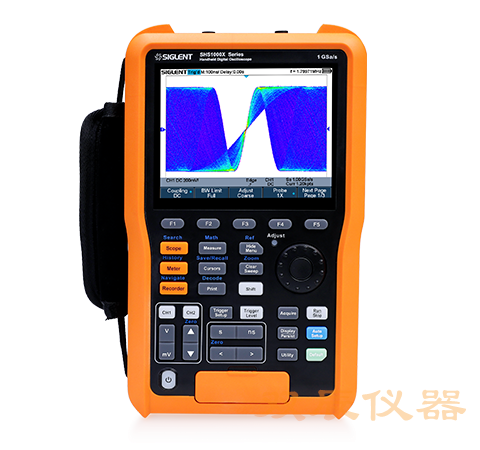

SHS1000X系列手持示波表

品牌：

型号/货号：SHS1000

售前咨询售后服务

型号

带宽

通道数

最高实时采样率

存储深度

波形刷新率

万用表功能

记录仪

参考价（含税）

SHS1072X

70 MHz

1 GSa/s

12 Mpts

400,000 帧/秒 (Sequence 模式)

电压、电流、电阻等八种常见功能

长达22 小时

￥10,680

SHS1102X

100 MHz

1 GSa/s

12 Mpts

400,000 帧/秒 (Sequence 模式)

电压、电流、电阻等八种常见功能

长达22 小时

￥14,980

SHS1202X

200 MHz

1 GSa/s

12 Mpts

400,000 帧/秒 (Sequence 模式)

电压、电流、电阻等八种常见功能

长达22 小时

￥18,980

全隔离设计，达到CAT III 测量类别

IEC61010-2-030定义了测量类别，对测量仪器在工作电压之外承受短时的瞬态过压能力进行评级。SHS1000X可分别在CATII，CAT III 类别下分别进行最高1000 Vrms和600 Vrms的测试。
● CAT II：
用于测量通过标准插座直接连接到低压装置的电路，例如家用电器或者便携使用工具。
● CAT III:
用于安装在建筑物内的测量，例如接线盒、断路器、配电板和与固定安装在有永久连接的设备。

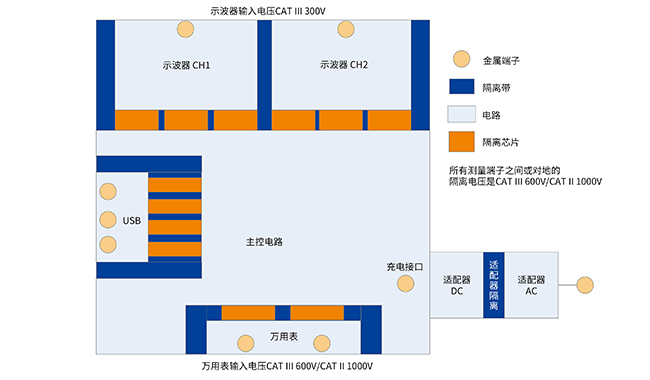

SHS1000X系列示波器的两个通道间,示波器通道, 万用表通道, USB接口间均隔离，即可以保护被测试设备安全，也能保护人员安全，数据安全。

全隔离设计，达到CAT III 测量类别

标配多种解码功能

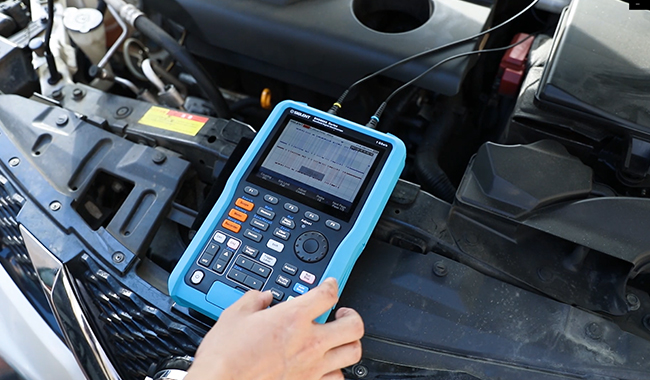

在汽车以及嵌入式行业中，串行协议总线是常常需要观测的内容。SHS1000X标配了IIC,SPI,UART,CAN,LIN五种串行协议触发及解码。由于其采用了独特的便携式设计，并搭配电池供电，使得其更能满足汽车、嵌入式行业要求在现场解码的测试需求。

标配多种解码功能

IP51级防尘防水

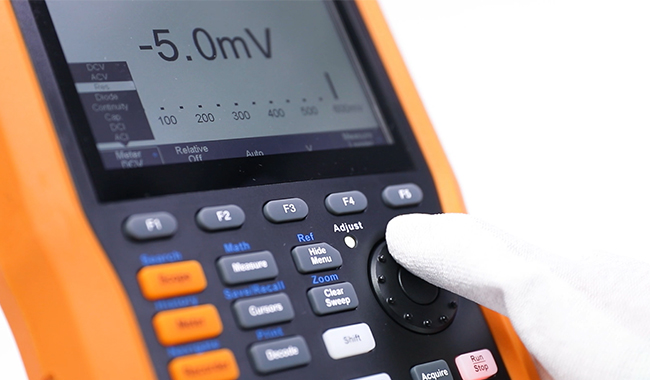

全新升级的坚固外壳，搭配良好的密封设计，使SHS1000X具备在多尘，潮湿等恶劣环境下正常工作的能力。手感清晰的实体按键以及大拨盘即使带着手套，也能体会到满满的操作感。

IP51级防尘防水

基于硬件实现的真有效值万用表

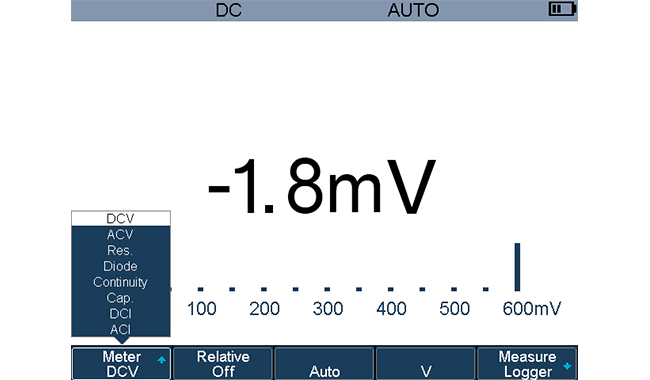

万用表是现场测试中常用的仪表，SHS1000X系列集成了一个6000计数的万用表，支持直流电压电流、交流电压电流、电阻、电容，二极管、通断功能测量，并且能实现真有效值测量。大大提升了现场测试的效率。

基于硬件实现的真有效值万用表

规格参数

示波器部分
	SHS1072X	SHS1102X	SHS1202X
带宽	70 MHz	100 MHz	200 MHz
最高实时采样率	单片1 GSa/s ADC芯片，通道交织时采样率1 GSa/s，通道全部开启时，每通道采样率500 MSa/s
通道数	2示波器通道，1万用表接口
最大存储深度	通道交织模式12 Mpts/CH，非交织模式6 Mpts/CH
最高波形捕获率	400,000 帧/秒 (Sequence 模式)
触发类型	边沿（Edge）、斜率（Slope）、脉宽（Pulse width）、窗口（Window）、欠幅（Runt）、间隔（Interval）、超时（Dropout）、码型（Pattern）、视频（Video）、串行触发（IIC、SPI、UART、CAN、LIN）
解码类型（标配）	IIC， SPI， UART， CAN， LIN
记录仪	波形记录仪，最大记录采样率25 kSa/s，最小采样率1Sa/s
记录仪	测量值记录仪，最大记录间隔 10 分钟，最小记录间隔0.1 秒.最多可同时记录4 组
接口	USB Host， USB Device
最大安全输入电压（示波器）	BNC 信号端到保护地之间 CAT III 600 Vrms，CAT II 1000 Vrms BNC 接地端到保护地之间 CAT III 600 Vrms，CAT II 1000 Vrms BNC 信号端到BNC接地端之间 CAT III 300 Vrms
最大安全输入电压（万用表）	CAT III 600 Vrms， CAT II 1000 Vrms
探头	PB925	PB925	PB925
显示屏	5.6 英寸 TFT-LCD 显示屏，分辨率 640 * 480
重量	净重1.75 kg，毛重3.5 kg

万用表部分
分辨率	6000 Counts
直流电压测量	60 mV 600 mV-600 V 1000V	±1%±15 digit ±1%±5 digit ±1.5%±5digit
交流电压测量	60 mV 600 mV-600 V 750V	±1%±15 digit ±1%±5 digit ±1.5%±5digit
直流电流测量	60 mA-600 mA 6 A-10 A	±4%±10digit ±5%±5 digit
交流电流测量	60 mA-600 mA 6 A-10 A	±4%±10digit ±5%±5 digit
电容测量	40 nF 400 nF-400 μF	±5%±50 digit ±5%±5 digit
电阻测量	600 Ω-6 MΩ 60 MΩ	±1%±5 digit ±4%±5 digit
导通	电阻 < 50 Ω时，蜂鸣器鸣叫
二极管测试	0-2 V

一般特性
界面显示	5.6 英寸 TFT-LCD 显示屏，分辨率 640 * 480
供电方式	本机电池供电或外接直流适配器供电，内置可供电锂电池：6900 mAh 电池供电约4 小时外置适配器：100-240 V 50/60 Hz输入9 V、4 A输出
机身尺寸	276 mm * 168 mm * 68 mm
配件	无源探头两根、电源线、直流适配器、万用表笔
